   Дымоход

   Большинство отопительных систем основано на сжигании того или иного вида топлива и нуждается в дымоходе, так как требуе тся удалять летучие продукты сгорания и одновременно «подводить» воздух, необходимый для поддержания процесса горения. Дымоход создает в отопительном приборе необходимое разрежение (перепад давления), которое и позволяет летучим продуктам сгорания вылетать в трубу в самом прямом смысле.

   Следует помнить, что дымоход – это не просто удаление дыма, но и обеспечение эффективной работы отопительного оборудования. Если дымохода нет, или он неправильно спроектирован, или не установлен, или по каким-то причинам не создает требуемую тягу, то не будет работать и отопительное оборудование, а летучие продукты сгорания (дым, сажа и т. д.) благополучно отправятся в помещение, отравляя воздух. Возможно также падение мощности теплогенератора и, как следствие, некомфортный, холодный дом. Так что дымоход – одна из важнейших частей системы отопления, обеспечивающая как бесперебойность ее работы, так и безопасность использования.

   Дымоходу приходится работать в о чень агрессивных условиях, и дело не только в том, что у летучих продуктов сгорания высокая температура. Основную проблему представляет кислотный конденсат, который выпадает при снижении температуры летучих продуктов сгорания – а именно это и происходит в трубе дымохода по мере того, как горячие газы продвигаются по ней на свежий воздух, удаляясь от теплогенератора.

   Кислотный конденсат, образующийся при охлаждении продуктов горения, является смесью серной (H2SO2) и угольной кислот (H2CO2) [10 - По материалам http://www.glavteplotorg.ru/.].

   Образование угольной кислоты происходит в результате простой химической реакции:

   СО2 + Н2О <=> Н2СО2,

   то есть углекислый газ, растворенный в воде, вступает в реакцию с водяным паром. При этом реакция становится обратимой уже при температуре, превышающей +20 °C, – угольная кислота вновь распадается на исходные компоненты. Так что влияние конденсата угольной кислоты как агрессивной среды для дымохода можно не учитывать: оно способно проявиться только в достаточно редко возникающих условиях – в холодное время года при длительном неиспользовании теплогенератора.

   Примечание

   Если вы используете загородный дом для сезонного проживания (в теплое время года), а в холодное время года бываете в нем наездами и при этом включаете систему отопления, то это как раз тот случай, когда угольная кислота может начать свою разрушительную работу.

  С серной кислотой ситуация сложнее. В продуктах сгорания топлива содержится серный ангидрид SO2 (особенно это актуально для котлов, использующих дизельное топливо), который, вступая в реакцию с парами воды, образует серную кислоту:

   SO2 + H2O <=> H2SO2.

   Серная кислота обладает огромным разрушительным потенциалом. Она «съедает» практически все металлы (за исключением золота и платиновых, но эти металлы не используются при строител ьстве дымоходов), «разъедает» и кирпичную кладку, и бетонные трубы, да еще и устойчива к нагреву. Так что долгожительство дымохода можно обеспечить только одним способом: воспрепятствовать образованию агрессивного конденсата.

   Помешать образованию конденсатов можно двумя способами: ускорить «вылетание в трубу» продуктов сгорания (чтобы они не успели охладиться до перехода в жидкую фазу – не стали конденсатом на стенках дымохода) и обеспечить быстрое преодоление порога конденсатообразования (если в дымоходе стабильно высокая температура, то конденсат не образуется – для его образования нужна холодная поверхность).

   Проще всего с дымоходами для твердотопливных котлов, не имеющих такого сервиса, как автоматическое включение/отключение при достижении определенной температуры. Эти дымоходы могут выполняться из кирпича, в них постоянно поддерживается высокая температура (котел-то работает без перерыва), и конденсата образуется минимальное количество. Из кирпича также выполняются дымоходы для печей и каминов.

   Другое дело – современные газовые и жидкотопливные котлы, а также некоторые модификации твердотопливных (из последних разработок). С ними возникает определенная проблема. С целью экономии топлива на современные котлы устанавливается автоматика, которая позволяет им работать в прерывистом режиме: когда температура теплоносителя достигает заданной, котел отключается; как только теплоноситель остывает (опять же – до предварительно заданной температуры), котел включается снова. Это приводит к тому, что труба дымохода, через которую то проходят горячие продукты сгорания, то не проходят, попеременно то разогревается, то охлаждается. К тому же температура продуктов сгорания в газовых и жидкотопливных котлах ниже, чем в твердотопливных, да еще в них содержится большое количество водяных паров (существенно больше, чем при сжигании твердого топлива, которое обычно является сухим). При использовании газовых и жидкот опливных котлов возникают особенно благоприятные условия для образования конденсата.

   Решить эту проблему можно двумя способами: отказаться от дискретной работы котла или использовать для дымохода материалы, обладающие свойством быстро нагреваться под воздействием горячих газов и медленно охлаждаться при отсутствии такого воздействия. Первый вариант – отказ от дискретной работы котла – явно нерентабелен, так как ведет к перерасходу топлива, а также к определенной некомфортности проживания в доме (температура в помещениях при постоянно работающем в одном режиме отопительном котле может превысить комфортную, и в помещениях станет попросту жарко и душно). Зато выбрать для дымохода соответствующий материал ничто не мешает.

   Можно использовать дымоходы, изготовленные из керамики, стойкой к кислотам (Рис. 3.36).

   Но у таких дымоходов есть довольно существенный недостаток – большой вес, в «легких» домах их устанавливать затрудните льно. Возникают также проблемы при установке керамических дымоходов в уже готовых домах, в которых не были предусмотрены подобные нагрузки на фундамент.

   Свойством быстро нагреваться при соответствующем воздействии обладает сталь. Ну а если обеспечить стальной трубе надежную теплоизоляцию, то проблема оказывается решенной: труба дымохода, выполненная из нержавеющей стали и утепленная базальтовым волокном высокой плотности, отвечает всем заявленным требованиям – быстро нагревается и медленно охлаждается. Это позволяет быстро преодолевать порог конденсатообразования, а также поддерживать нужную температуру дымовой трубы во время отключений котельного оборудования таким образом, что конденсат практически не образуется. В такой трубе тяга стабильна, а проблем с сажей и конденсатом не возникает. К тому же в стальных дымоходах отсутствуют тепловые мостики (то есть нет холодных мест, где может происходить выпадение конденсата), они имеют круглое сечение и гладкие внутренн ие стенки, что облегчает удаление продуктов сгорания.

Водоснабжение, канализация и отопление загородного дома

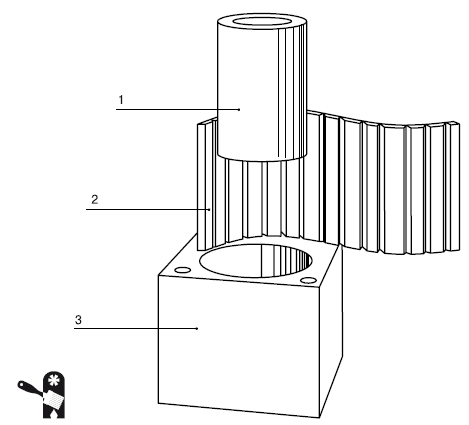

   Рис. 3.36. Конструкция дымоходной трубы из керамики: 1 – дымоходная труба из керамики; 2 – изоляционные плиты; 3 – каменная оболочка дымоходной трубы

   Дополнительным плюсом стальных дымоходов является их унификация: отдельные модули стандартизованы и совместимы друг с другом.

   Но стандартизация элементов дымохода вовсе не означает, что можно приобрести первый попавшийся дымоход, который понравился внешне или по цене. Дымоход должен соответствовать котельному оборудованию как по виду топлива, так и по мощности.

   Различные виды топлива имеют разный химический состав и, как следствие, дают различные смеси газообразных продуктов сгорания. Кроме того, температура продуктов сгорания тоже различается в зависимости от модификации отопительного котла. Поэтому сталь, из которой изготовлен дымоход, должна быть определенной мар ки, соответствующей кислотности (рН) продуктов сгорания (различные марки стали отличаются добавками, которые и определяют их кислотоустойчивость).

   Соответствие мощностей также имеет немаловажное значение: если тяга в дымоходе будет слишком сильной, превышающей мощность котла, то в результате в трубу в прямом смысле слова начнет вылетать топливо – не успевая выгорать до конца, оно устремится в разреженную область, создаваемую тягой дымохода, причем в трубе может оказаться не только газообразное топливо, но даже распыленное горелкой жидкое.

   Для расчета параметров дымохода требуется знать не только характеристики котельного оборудования, но и место его расположения. Особенно важен план высот: дымоход должен иметь высоту не менее 5 м от выходного патрубка отопительного котла. Кроме того, если в непосредственной близости к дому располагаются другие строения, особенно большей высоты, чем дом, то в расчете должна учитываться и высота рассеивания исх одящих газов, иначе вы рискуете «полить» агрессивным конденсатом окружающие постройки. Существуют и определенные нормативы, оговаривающие высоту дымохода над крышей (Рис. 3.37):

онту;

Водоснабжение, канализация и отопление загородного дома
   Рис. 3.37. Высота расположения трубы дымохода над кровлей

   Желательно также установить над дымоходом дефлектор, который будет препятствовать попаданию внутрь осадков, грязи, мусора, животных (особенно птиц), а также ветру, который может помешать эффективному выводу продуктов сгорания. Оптимально, если дефлектор будет снабжен искрогасящей решеткой.

   В настоящее время используются одноконтурные (Рис. 3.38) и двухконтурные (Рис. 3.39) дымоходы.

   Желательно, чтобы расчет дымохода выполнялся специалистом, который сможет грамотно учесть все необходимые технические характеристики и определить оптимальную конфигурацию дымохода, его высоту, нужный вариант подключения. Ошибка в таких расчетах больно бьет по карману домовладельца: перерасход топлива, нестабильность и неэффективность отопительной системы, отравление окружающей среды, недолговечность котельного оборудования и самого дымоход а – все это приводит к весьма существенным расходам. Так что дымоход – не «простое дело», а требующее высокого профессионализма как для расчета, так и для установки (компания, занимающаяся установкой дымоходов, должна иметь лицензию на соответствующий вид деятельности).

Водоснабжение, канализация и отопление загородного дома

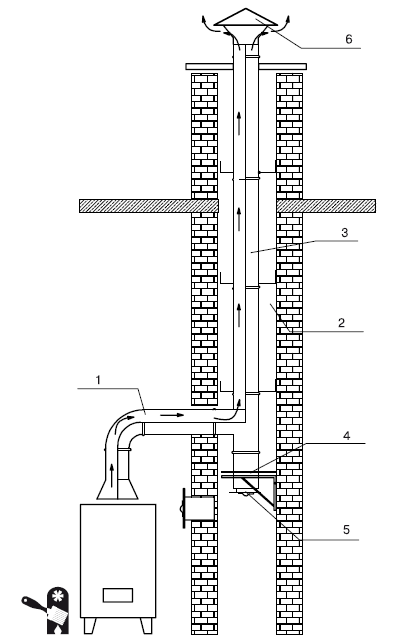

   Рис. 3.38. Одноконтурный дымоход: 1 – дымоотвод; 2 – шахта кирпичная; 3 – дымоходная труба; 4 – монтажная площадка; 5 – ревизия; 6 – дефлектор

   Дымоходы и трубы для воздухозабора могут располагаться различным образом (Рис. 3.40).

Водоснабжение, канализация и отопление загородного дома
   Рис. 3.39. Двухконтурный дымоход: 1 – дымоотвод; 2 – труба изолированная; 3 – тройник изолированный; 4 – ревизия; 5 – монтажная площадка; 6 – емкость для конденсата; 7 – дефлектор

Водоснабжение, канализация и отопление загородного дома

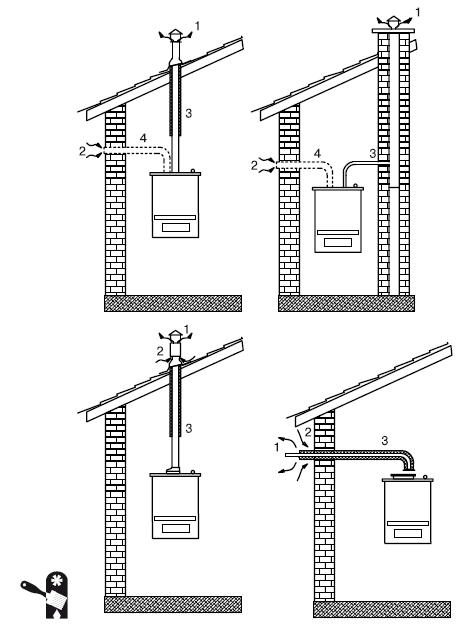

   Рис. 3.40. Варианты подсоединения труб воздухозабора и дымохода: 1 – отвод летучих продуктов сгорания; 2 – подвод свежего воздуха к теплог енератору; 3 – дымоход; 4 – воздухозабор

   Возможен и такой вариант, что в помещении установить дымоход просто невозможно (например, вы обустраиваете систему отопления в уже готовом доме, в котором подобного не предусматривалось, нет необходимого места, нет возможности вскрыть перекрытия, чтобы провести дымоход). В таком случае возможна установка наружного дымохода: сама труба дымохода находится вне здания, а подключение к ней отопительного котла осуществляется через ближайшую к этой трубе стену (Рис. 3.41).

Водоснабжение, канализация и отопление загородного дома

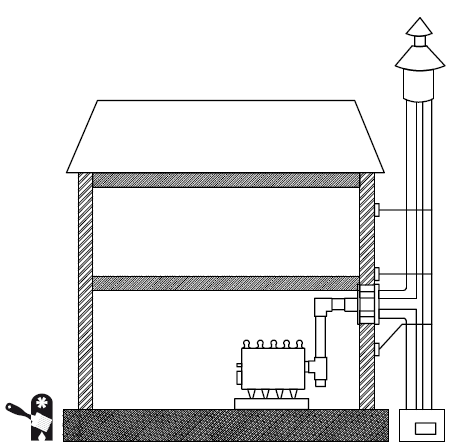

   Рис. 3.41. Наружный дымоход

   При приобретении дымохода обращайте внимание на наличие сертификатов: дымоход должен иметь сертификат соответствия, гигиенический и пожарный сертификаты. Если вас убеждают, что «это то же самое, только не от брендового производителя, поэтому дешевле», да еще и нет полного набора сертификатов, то лучше отказаться от покупки, в противном случае высоки шанс ы, что за дымоход придется платить дважды.

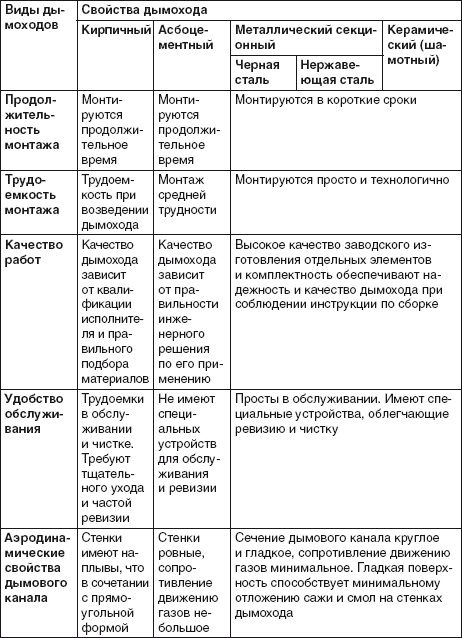

   В табл. 3.4 приведены для сравнения свойства различных дымоходов.

   Таблица 3.4.

   Свойства дымоходов из различных материалов [11 - По материалам http://www.stroi-baza.ru/.]

Водоснабжение, канализация и отопление загородного дома
Водоснабжение, канализация и отопление загородного дома
Водоснабжение, канализация и отопление загородного дома
Водоснабжение, канализация и отопление загородного дома
