Танки и механическая тяга в артиллерии

Ф.Л. Хлыстов

Танки и механическая тяга в артиллерии

(Общие сведения о танках

Системы основных танковых трансмиссий)

Глава I.

ОБЩИЕ СВЕДЕНИЯ О ТАНКАХ.

§1. БОЕВЫЕ БРОНЕПОВОЗКИ, ИХ СВОЙСТВА И НАЗНАЧЕНИЕ.

Танк, с одной стороны, можно рассматривать, как гусеничною самоходную пулеметную или артиллерийскую установку, покрытую со всех сторон броней, с другой стороны, как броневой автомобиль, снабженный гусеничным ходом. Таким образом, танк и броневой автомобиль являются двумя разновидностями боевых броневых повозок.

Идея таких боевых повозок не нова и наразвитииее мыостанавливаться не будем. Она получила реальное и вполне определенное осуществление только в 1916 г., когда англичане сконструировали бронемашины, названные ими танками.

Для выяснения свойств боевых бронеповозок приведем наиболее характерные выдержки из английского боевого устава танковых и автоброневых частей, изд.1927 г. (Перевод с английского. Государственное Издательство. Отдел военной литературы. 1928 г.)


СВОЙСТВА БОЕВЫХ БРОНЕПОВОЗОК.

«§9. ОБЩИЕ ПОЛОЖЕНИЯ.

1. Бронеавтомобиль и танк являются выражениями разных стадий разработки одной и той же идеи, т.е. создания оружия, соединяющего в себе: 1) силу огня, 2) подвижность, 3) защиту. Поэтому они имеет много общих свойств. Бронеавтомобиль обладает способностью развивать большие скорости и имеет большой радиус действия, но в настоящее время его работа пока еще находится в зависимости от рода почвы, на которой ему приходится действовать, и его действия прикованы к дорожной сети. Танк же, наоборот, обладает свойством свободного передвижения по местности, но его скорость и радиус действия гораздо более ограничены.

2. Результат работы по устранению теперешних недостатков в танках и бронеавтомобилях может выразиться в создании одной бронеповозки, соединяющей в себе самые лучшие качества обоих нынешних типов. Первым шагом в этом направлении, вероятно, будет принятие для бронеавтомобилей шасси полуполевого типа, которое даст им возможность преодолевать небольшие препятствия и придаст им значительные способности движения по местности.

3. Следует заметить, что пройдут годы, прежде чем удастся достигнуть соединения обоих типов в одной бронеповозке и что переходный период будет периодом опытов, результатом которых будет создание целого ряда усовершенствованных повозок обоих типов.

4. Так как изменение конструкции бронеповозок вызовет также и изменения в их свойствах, то отсюда следует, что потребуется также и постоянное изменение тактики их применения. К тому же необходимо детальное изучение свойств и возможностей каждого индивидуального типа машины в вопросах, касающихся их тактического применения, управления и совместных действий.


§10.СВОЙСТВА,ПРИСУЩИЕ ВСЕМ БРОНЕПОВОЗКАМ.

1. БРОНЕПОВОЗКА СОЕДИНЯЕТ В ОДНОЙ МАШИНЕ: 1) СИЛУ ОГНЯ (ВООРУЖЕНИЕ), 2) ПОДВИЖНОСТЬ (ДВИГАТЕЛЬ).3) ЗАЩИТУ (БРОНЯ).

Эти три свойства тесно связаны между собою. Броня, дающая защиту личному составу, дает возможность вести стрельбу во время движения и не взирая на обстрел со стороны противника, и является непроницаемой для шрапнели и обычных пулеметных и ружейных пуль. Это обстоятельство, в соединении с огневым могуществом и подвижностью, составляет защиту, даваемую бронеповозками. Последние служат, главным образом, оружием наступления, производящим сильное моральное действие, и они особенно пригодны для облегчения огневым содействием продвижения других родов войск, задержанных ружейным и пулеметным огнем противника.

2. УЯЗВИМОСТЬ ДЛЯ АРТИЛЕРИЙСКОГО ОГНЯ. Боевые бронеповозки особенно уязвимы для бронебойных снарядов при стрельбе прямой наводкой. Поэтому важно защищать их от прямого артиллерийского огня действиями других войсковых частей, предоставляя им возможно большую свободу в выборе своих позиций и в методах наступления и отступления.

3. ПОЛЕ ЗРЕНИЯ ОГРАНИЧЕНО БРОНЕЙ. Если бронеповозка везде прикрыта броней для защиты от огня из мелкокалиберного оружия, то поле зрения личного состава несколько стеснено. Этот недостаток будет устранен в будущих типах бронеповозок.

4. РАДИУС ДЕЙСТВИЯ ОГРАНИЧЕН КОЛИЧЕСТВОМ И РАСХОДОМ ГОРЮЧЕГО. — Если бронеповозки вынуждены сделать значительные переходы, то требуется предварительная тщательная организацияихпитания горючими и смазочными материалами.

5. ЯСНО ВИДИМАЯ НАРУЖНОСТЬ. — Бронеповозки представляют собой ясно видимуюцель, которая легко может быть опознана, в особенности с воздуха.

6. НАПРЯЖЕНИЕ, КОТОРОМУ ПОДВЕРЖЕН ЛИЧНЫЙ СОСТАВ. Следует в полной мере признать, что работа внутри бронеповозок, особенно внутри танков, крайне тяжела; кроме того, еще и уход за машинами и работа поих охранению требуют высшего напряжения энергии у личного состава.


§11.СВОЙСТВА, ПРИСУЩИЕ ТОЛЬКО ТАНКАМ.

1. ДВИЖЕНИЕ ПО МЕСТНОСТИ. Танк в состоянии двигаться по местности, на которой отсутствуют дороги и тропинки; он в состоянии с известным ограничением перейти через окопы, подниматься по откосам и преодолевать препятствия. Вода, глубиною более четырех футов, глубокие выемки, болото, пересеченная или сильно изрытая снарядами местность, болотистая почва, сырая земля и густые леса являются серьезными препятствиями для танка. Поэтому для успешного его применения важно в полной мере знать его способность и пределы использования.

2. СПОСОБНОСТЬ РАЗРУШЕНИЯ ПРОВОЛОКИ Танк может пройти через проволочное заграждение, разрушая при этом проволоку и делая проход для пехоты.

3. ШУМ ДВИГАТЕЛЯ И ГУСЕНИЦ. — Двигатель и гусеницы танка производят значительный шум, особенно при быстрой езде; поэтому для соблюдения элемента внезапности необходимо, чтобы танки двигались на малых скоростях в районе передовых позиций или, чтобы были сделаны приготовления для заглушения шума их движения артиллерийским огнем или низко летающими самолетами. Однако, на нерешительного или деморализованного противника шум, производимый танками, будет оказывать сильное моральное воздействие.

4. УСТАНОВКА ДЫМОВЫХ ЗАВЕС. — В настоящее время производятся опыты по установке дымовых завес:

1) из самого танка,

2) при помощи специальных приборов, устанавливающих дымовые завесы на некотором расстоянии.

5. ЯСНЫЕ СЛЕДЫ ГУСЕНИЦ. — Гусеницы танка оставляют ясный след на мягкой или травянистой почве. Эти следы легко опознаются на фотоснимках, сделанных с самолета.

6. ОГРАНИЧЕННАЯ ПРОДОЛЖИТЕЛЬНОСТЬ СЛУЖБЫ. — Вследствие изнашивания механизмов и гусениц, продолжительность службы танка строго ограничена. Поэтому важно, чтобы самостоятельная езда танка на гусеницах строго ограничивалась потребностями боя, почему следует широко пользоваться железнодорожными средствами для облегчения их переброски.

7. различное вооружение. — Вооружение танка для удобства может быть подразделено на следующие категории:

1) вооружение первой категории — одно орудие,

2) вооружение второй категории — пулеметы,

3) вооружение зенитное — одно легкое автоматическое орудие.

Орудие предназначается для уничтожения неприятельских танков, укрытых противотанковых орудий и пулеметов, расположенных в зданиях автоматов и других подобных целей, неуязвимых для огня из оружия второй категории. Вследствие ограниченностизапаса огнеприпасов, которым может быть снабжен танк, следует пользоваться орудием только при стрельбе по целям вышеуказанного характера.

Пулеметы вооружения второй категории считаются нормальным оружием для стрельбы по живым целям; 50% возимых при танке пулеметных патронов должны быть снабжены бронебойными пулями. Свойства вооружения и подвижность придают танку характер самого лучшего противотанкового оружия в настоящее время существующего.

8. СИЛА УДАРА И СИЛА РАЗРУШЕНИЯ. — Скорость, вес и способность маневрирования у танков таковы, что нормальным для него является действие живой силы удара против пехоты, пулеметов и даже артиллерии, если последняя может быть застигнута врасплох с фланга или с тыла с близкого расстояния. Использование танком силы удара по противнику, вооруженному противотанковым оружием, требует применения соответствующего прикрывающего огня артиллерии или пулеметов.

9. сохранение направления движения при помощи компаса. Танки способны грубо держать направление ночью, в тумане или в дымовом облаке, пользуясь компасом; но трудность движения при таких условиях делает танк неподходящим для ночных операций, за исключением специальных случаев, когда местность и боевая обстановка особенно благоприятствуют этому.


§12. свойства, присущие только бронеавтомобилям.

1. ОГРАНИЧЕННАЯ СПОСОБНОСТЬ ДВИЖЕНИЯ ПО МЕСТНОСТИ. Для успешного применения бронеавтомобилей требуется местность с хорошими и многочисленными дорогами, или же открытая местность с твердым и крепким грунтом. Благодаря этой зависимости от дорог, бронеавтомобиль обычно не в состоянии маневрировать без прикрытия и он поэтому не применим в тех случаях, когда легко может подвергаться сильному и сосредоточенному артиллерийскому огню. Этот недостаток будет устранен, когда будет принят на вооружение вездеходный бронеавтомобиль.

2. Большая скорость и большой радиус действия. Бронеавтомобиль развивает большие скорости и имеет большой радиус действия, почему он в состоянии действовать совместно с кавалерией. Он особенно пригоден для:

1) дальних разведок, фланговых движений или операций, требующих непрерывного движения на большие расстояния;

2) операций в передовых, фланговых и тыловых, районах;

3) нападений на тыловые армейские учреждения противника.»


Для сравнения и в дополнение приведем 1-ую главу французского «Наставления для применения танков» (Перевод с французского. Издание Разведывательного Управления Штаба РККА. 1925 г.)


РОЛЬ ТАНКОВ.

«1.Танками называются бронированные машины с механической тягой, назначение которых — облегчать продвижение пехоты, сокрушая мертвые препятствия и активное сопротивление противника на поле сражения.

Танки, следовательно, являются преимущественно средством наступления.

2. Это основное назначение танков обусловливает следующие их характерные свойства:

1) способность вести бой почти на всякой местности и сокрушать мертвые препятствия, расчищая путь пехоте;

2) вооружение, достаточное для уничтожения или, по крайней мере, быстрой нейтрализации активного сопротивления противника, препятствующего наступлению пехоты;

3) насколько возможно, полная защита от действия неприятельских средств разрушения и нейтрализации;

4) танки не в состоянии самостоятельно захватить или занимать местность. Они являются лишь могущественным вспомогательным средством в распоряжении пехоты. Свою боевую работу маневром и огнем танки должны согласовать с действиями пехоты.»

§ 2. ТАНКИ И РОЛЬ ИХ В МИРОВОЙ ВОЙНЕ.

Применимость в позиционной и маневренной войне

Во время решающих боев 1918 г. на Западном фронте, танки, примененные Англией и Францией, приобрели громадное значение. Возможно, что в будущем танки будут иметь меньшее значение, по крайней мере, в начальных фазах столкновений, которые будут носить маневренный характер.

В настоящее время все стараются расширить роль танков, созданных позиционной войной, стремясь сделать их более подвижными и неуязвимыми. Во всяком случае, применение танков в мировую войну является крупным успехом военнойтехники и тактики, роль которых в будущем полностью еще трудно предугадать.

Затянувшаяся мировая позиционная война показала, что атака укрепленных позиций, без содействия новых технических средств, почти невозможна. Только одна артиллерийская подготовка недостаточна для уничтожения многочисленных проволочных заграждений, пулеметных гнезд и других узловых точек сопротивления. Развитие позиций в глубину не позволяло артиллерии атакующего произвести подготовку атаки задних линий обороны стрельбой с тех же позиций, с которых уничтожены первые линии. Пехота, овладев 1-й и 2-й линией окопов, натыкалась на 3-ью нетронутую линию, для атаки которой надо продвинуть артиллерию вперед, наладить снабжение батарей снарядами. Все это вызывало потери времени и давало возможность противнику подготовиться к обороне новой линии и сосредоточить войска для контр-атак.

Неудача англичан 1 июля 1916 г. на реке Сомме, несмотря на их численный перевес и на тщательность артиллерийской подготовки, показала, что применявшихся до сих пор технических средств недостаточно для глубокого прорыва хорошо укрепленной позиции. Новым средством прорыва явились танки, впервые примененные англичанами 15 сентября 1916 г. опять на р. Сомме и предназначенные для содействия пехоте при прорыве укрепленных полос, не могущих быть обойденными с флангов.

Первое применение танков было не вполне удачно: первые танки были технически несовершенны, их было мало и тактика их не была еще разработана. Танки застревали в мягком грунте, плохо брали крутые подъемы и двигались крайне медленно. Бронирование их оказалось совершенно неудовлетворительным, что зависело не столько от малой толщины брони, сколько от недоброкачественного материала; танки часто останавливались в пути и становились легкой добычей германских войск.

Эта относительная неудача первых танков привела к недооценке их значения немцами. В августе 1917 года, в сводке по группе армий кронпринца, говорилось: «танк бессилен против наших средств обороны, в частности — против артиллерии.» Германское Главное командование в тот же период времени дало следующее заключение:

«Вследствие малой скорости и тяжеловесности, танки представляют отличные цели; танки весьма уязвимы, несмотря на свою броню. Нет места опасениям, если оборона умело организована это доказано опытом.»

При появлении танков сначала всюду царила неопределенность относительно необходимых технических свойств танков, а также способов тактического их применения. Более совершенные конструкции танков, согласованные с боевым опытом, появились лишь к концу войны.

Техническое развитие шло параллельно с разработкой вопросових тактического применения, однако, одновременно совершенствовались и средства германской противотанковой борьбы.

Дальнейшие опыты применения танков союзниками показали, насколько грозным оружием они являются, когда они технически усовершенствовались, увеличились числом и когда тактика их применения была достаточно хорошо разработана.

Лучшей оценкой танков может служить доклад делегата Главной Германской Квартиры в собрании лидеров партий в Рейхстаге 2 октября 1918 г.

«Военная обстановка в течение немногих дней изменилась в корне. Высшее Командование вынуждено принять невыразимо тяжелое решение и объявить, что, насколько можно судить, надежда победить противника исчезла. Первым фактором, решительно повлиявшим на такой исход войны, являются танки. Неприятель применил их в громадных нами не предвиденных массах. Там, где они появлялись неожиданно, нервы ваших войск не выдерживали. Танки прорвали наши передовые позиции, открыв путь своей пехоте, продвинулись в тыл нашим войскам, произведя местную панику и нарушив управление боем. Успехом танков следует объяснить большое число наших пленных, которое ослабило наши силы и вызвало более быстрый расход наших резервов, нежели это можно было предвидеть на основании предшествовавшего опыта.»


Людендорф 9 октября 1918 г. сказал: «до 8 августа (Наступление союзников между Соммой и Уазой) военная обстановка была хорошей, но в этот день массовое применение танков опрокинуло в два или три часа времени шесть — семь дивизий… Этот день был трауром для Германской империи.»



§ 3. ОБЗОР ОСНОВНЫХ СИСТЕМ ТАНКОВ.

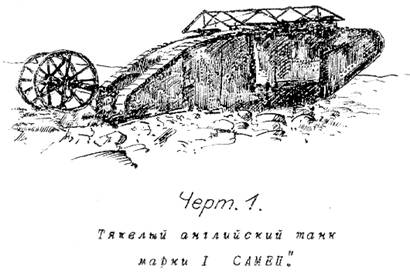

Как уже было сказано, первыми на поле сражения появились английские танки (черт.1). Это были тяжелыетанки марки i, весом 27-28 тонн, жесткого типа (без рессор), с броней до 12 миллиметров и наибольшей скоростью около 5 км/час. Корпус танка имел ромбоидальную форму, гусеничная цепь ила через весь корпус танка; мощность мотора была 105 сил. Танк был снабжен «хвостом», состоящим из особой тележки с парой колес. Последние прижимались к земле сильными пружинами и гидравлическим путем могли подниматься над землей. Когда колеса были опущены, они были управляемыми и давали возможность производить некрутые повороты, кроме того помогали переходить через более широкие окопы. При поднятых колесах, выключив одну гусеницу, можно было делать крутые повороты, как и у гусеничных тракторов без переднего колеса.


Танки и механическая тяга в артиллерии

Танки были двух типов: «самки» вооруженные 6-ю пулеметами и «самцы» вооруженные двумя 6-и фунтовыми пушками и 4-мя пулеметами. «Самцы» снабжались 200-ми орудийных и 10000-ми пулеметных патронов, «самки» — 12000-ми пулеметных патронов.

Первый образец английских танков мог двигаться только по достаточно твердой почве, так как давление на единицу площади было значительное (около 1 кг/см2 ); они были мало поворотливы, требовали 4-х человек для управления и двигались медленно. 49 таких танков были введены 15 сентября 1916 г. в бой на р. Сомме у деревни Флерс; 32 танка дошли до неприятеля, взяли деревню, 300 пленных, разбили одно орудие, при чем сами потеряли 14 танков.

В дальнейшем конструкция английских танков совершенствовалась. Прежде всего был отброшен «хвост» причинивший массу хлопот, главным образом, из-за неисправностей своего гидравлического механизма; увеличена была скорость движения и радиус действия, а также усовершенствованы различные его детали.

Наиболее удачным по конструкции считался быстроходный сравнительно легкий танк «Уиппет А» весом 14 тонн (черт.2) с двумя двигателями Тэйлор по 45 сил; наибольшая скорость 13 км/час; вооружение — 4 пулемета Гочкиса.


Танки и механическая тяга в артиллерии

Как тяжелые, так и быстроходные английские танки в некотором количестве были захвачены Красной Армией, как трофеи, у Деникина.

(Описание этих танков, под названием танки «В» и «С», даны в следующих руководствах: Д.П. Нестеренко — Описание английского танка М.V с двигателем Рикардо 150 сил. Изд. Военной Школы Механической тяги. Лениград 1926 г. Стр. 11-14 (черт 6 и 7) и стр. 50-61 ( черт. 63, 65, 69, 70, 72 и 73). П.Д. Николаев. — Танковое дело. Танк Тэйлор. Изд. Воен. Шклы Механической тяги 1928 г. Стр. 1-7 (черт.1 и 2) и стр 41-52 (черт.24-34).)

Франция сразу стала строить более легкие типы танков. В 1916 г. строились два типа танков, называемых тракторами, так как у них гусеничная цепь не шла через весь корпус, как у английских танков, а под бронировку брали шасси гусеничного трактора. Первоначально строились французские танки двух типов: 1) МАЛЫЙ ТАНК,весом 12,5 тонн, с автомобильным двигателем 60 сил и наибольшей скоростью 9 км/час. Вооружен он был одной 75 мм. горной пушкой с двумя пулеметами Гочкиса. 2) БОЛЬШОЙ ТАНК с электрической передачей, мощностью 80-90 сил, весом 20 тонн, наибольшей скоростью 6 км.


Танки и механическая тяга в артиллерии

Вооружение — 75 мм. полевая пушка и 6 пулеметов Гочкиса. Толщина брони обоих типов одинакова: вертикальная — 11 мм., горизонтальная 5 мм. Оба танка были подрессорены. Наиболее удачным типом танка оказался французский легкий танк «РЕНО» (черт. З), весом 6, 5 тонн, с наибольшей скоростью около 8 км/час, вооруженный либо 37 мм. пушкой, либо пулеметом Гочкиса; его экипаж состоял из двух человек. Танк подрессорен. Благодаря своим малым размерам и значительной скорости, он был мало уязвим для артиллерии.


Танки и механическая тяга в артиллерии

Этих танков было построено несколько тысяч штук. По дорогам, для сохранения механизмов и увеличения скорости, танки РЕНО перевозились на специальных колесных грузовиках. Несколько таких танков также были захвачены Красной Армией. (Ф. Фатьянов. — Описание танка РЕНО. Танк Русский РЕНО. Изд. 1923.) На чертеже 4 дан общийвид указанного выше большого французского танка завода St.Chamon.

§ 4. КЛАССИФИКАЦИЯ ТАНКОВ.

Не останавливаясь на подробном изложении дальнейшего усовершенствования танков в Англии, Франции, Италии, Соединенных Штатах и в других государствах, рассмотрим лишь таблицу танков (см. приложение) с числовыми данными, характеризующими их свойства, и попутно установим современную классификацию танков.

Согласно опыта минувшей воины, с которым еще долгое время придется считаться, различают два основных типа боевых танков: 1)БЫСТРОХОДНЫЕ ТАНКИ СОПРОВОЖДЕНИЯ, сравнительно малого веса (2-20 тонн) и мало заметные на местности, т.е. имеющие малую площадь, подверженную обстрелу. Эти танки должны применяться в больших массах, сопровождать наступающую пехоту и девствовать в тесной связи с ней, очищая местность, уничтожая гнезда сопротивления и отражая неприятельские контратаки. 2) ТЯЖЕЛЫЕ БОЛЬШИЕ ТАНКИ ИЛИ ТАНКИ ПРОРЫВА — назначаются для прорыва сильно укрепленных позиций, для уничтожения неприятельского танкового оборонительного вооружения, чтобы таким образом проложить путь следующим за ними танкам сопровождения и пехоте.

Эти танка должны быть сильно бронированными, чтобы противостоять действию полевой артиллерии, и хорошо вооружены, чтобы иметь возможность пробить брешь в сильно укрепленных неприятельских линиях и открыть дорогу пехоте и танкам сопровождения, назначение которых — расширить успех, продолжив атаку в глубину фронта. Танки, могущие выполнить указанное назначение, должны быть очень значительного веса; в настоящее время минимальным весом считают, примерно, 40 тонн: итальянский тяжелый танк «Фиат — 2000» , французский танк 2С, весом 68 тонн, опытный французский Шнейдера, весом 123 тонн, германский тяжелый танк — 150 тонни, наконец, недавно во Франции полковником Вельпри был предложен проект 600-тонного танка.

Кроме этих двух типов, существует еве третий тип танков — танки особоГО назначения радио-танки, саперные танки, транспортные танки и др.

Деление боевых танков на два основных типа только по их назначению не вполне удовлетворяет существующему состоянию конструирования танков: так, танки сопровождения приходится разделить на легкие, весом не более 10 тонн (у нас правильнее считать не более 9 тонн — этот вес ограничен условием проходимости по нашим нормальным мостам) и средние танки, весом 10-20 тонн (лучше считать предельным весом 16 тонн, что соответствует грузоподъемности обыкновенной железнодорожной платформы). Затем из группы легких танков обыкновенно выделяют СВЕРХ-ЛЕГКИЕ двухместные или даже одноместные весом до 3-х тони, а из группы тяжелых — СВЕРХ-ТЯЖЕЛЫЕ весом, примерно, 100 тонн и более.

Основным образцом легких танков можно считать вышеупомянутый легкий танк Рено, весом 6, 5 тонн. Требование — уменьшить размеры легкого танка и одновременно увеличить его скорость и силу вооружения — привело, с одной стороны, к появлению быстроходных сверх-легких танков сравнительно слабо вооруженных, например, французского типа авто-гусЕНИЦА (Auto-chenille) — черт. 5, весом около 2-3 тонн и наибольшей скоростью 40 км/час.

Авто-гусеница (Chenillette) Сен-Шамоне или английский танк МОРИС МАРТЕЛЯ 1925 г. (одноместный) — чертеж 7, весом 2, 5 тонны и наибольшей скоростью 35-50 км/час.; с другой стороны — к появлению танков с сильным вооружением (одним орудием и не менее 2-х пулеметов); таковые английские легкие танки Виккерса марки I и II, весом 11 и 12 тонн (черт. 8) с наибольшей скоростью 35 км/час, и КОЛЕСНО-ГУСЕНИЧНЫЙ ТАНК ВИККЕРСА (черт.9), весом 12, 5 тонн, с наибольшей скоростью 35-48 км/час. на колесах к 25-30 км/час. — на гусеницах и со средней скоростью на местности 10-15 км/час.


Танки и механическая тяга в артиллерии

Танки и механическая тяга в артиллерии

Танки и механическая тяга в артиллерии

Танки и механическая тяга в артиллерии

Танки и механическая тяга в артиллерии

Главное назначение последних танков — борьба с неприятельскими танками, почему им присвоено название «танки-истребители».


В чисто конструктивном отношении различают следующие виды танков:

1) танки с МЕТАЛЛИЧЕСКИМИ гусЕНИЦами: а) жесткого типа, б)подрессоренные.

2) ТАНКИ НА РЕЗИНОВОЙ гусенице (системы Кегресс-Ситроен) с передними или задними управляемыми колесами, т.е. полугусеничные танки. К системе полугусеничных танков относится и ТАНК МАРТЕЛЯ.

3) КОЛЕСНО-ГУСЕНИЧНЫЕ ТАНКИ, т.е. такие, которые, по желанию, могут ходить по дорогам на колесах с большой скоростью и на гусенице по местности с меньшей скоростью. К числу таких танков относятся: французский танк авто-гусеница (завода Сен-Шамон), чехо-словакский колесно-гусеничный танк «КН 50» (части его изготовляются заводами Брейтфельд, Данека и др.), весом около 7 тонн, мощностью двигателя 50 сил и наибольшей скоростью на колесах 35 км/час, и на гусеницах — 12 км/час. и, наконец, уже упомянутый колесно-гусеничный танк виккерса, имеющий то преимущество, что переход с колесного хода на гусеничный и обратно производится мотором танка и не требует выхода команды из танка, что необходимо у танка «КН 50».

К этому же типу, но несколько измененной конструкции, относится американский танк кристи, называемый «амфибия-танк», так как он, кроме гусеничного и колесного хода, имеет еще приспособление для плавания.

§ 5.ОСНОВНЫЕ свойства танков.

Основным свойством танка является его способность двигаться по местности. Это достигается гусеничным ходом и определяет тактические свойства танка в отличие от свойств бронированного автомобиля, который может двигаться лишь по дорогам. Способность двигаться по местности определяют термином вездеходность и под ней подразумевают следующие четыре свойства: 1) возможность двигаться по мягкому грунту, несмотря на большой вес, 2) брать значительные подъемы, 3) переходить через рвы и воронки, 4) взбираться накаменные вертикальные стенки.

1) способность двигаться по мягкому грунту объясняется тем, что при гусеничном ходе вес танка распределяется на большую площадь и относительное давление на грунт можно сделать очень малым, а именно — менее 0, 5 кг/см2.; можно довести его до 0, 35 кг/см2., что близко в даже меньше давления ноги человека. Поэтому танк, несмотря на свой большой вес, может двигаться всюду, где может пройти человек. В настоящее время уже имеются гусеничные повозки, в которых относительное давление еще более снижено, и они могут двигаться по снегу и болотистой местности (не топкой), где человек без вспомогательных средств итти не может.

2) способность брать подъемы в 30°, 45° и даже до 51° достигается применением шпор или специальных выступов на звеньях гусениц, которые врезаются в грунт и увеличивают сцепление (коэффициент сцепления m) гусеницы с грунтом, при чем должны быть, конечно, соответственно подсчитаны мощность и низшая скорость танка. В настоящее время считают, что эта способность брать подъемы у танков должна достигать 45°. Заметим, что, для возможности преодоления крутых подъемов, кроме соответствующей мощности двигателя и достаточного сцепления с грунтом, необходимо еще, чтобы передняя рабочая часть гусеницы имела надлежащую форму и была открыта, т.е. не закрывалась бы коробкой корпуса танка. Для пояснения приведем два чертежа: французского танка Сен-Шамон (черт.10), не удовлетворяющего вышеуказанным условиям и танка Рено (черт.11), удовлетворяющего этому условию в полной мере.


Танки и механическая тяга в артиллерии

Танки и механическая тяга в артиллерии

Открытая гусеница, давая указанные выгоды, весьма уязвима обстрелом.

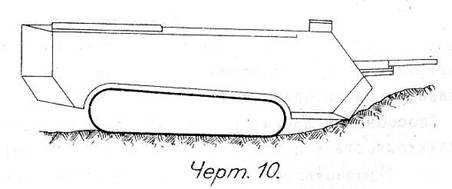

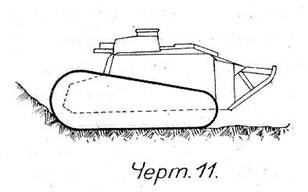

3) МАКСИМАЛЬНАЯ СПОСОБНОСТЬ преодолевать рвы зависит от длины рабочей части гусеницы. Эту длину можно считать почти равной или немного большей, чем расстояние между центрами осей ведущего и направляющих колес гусеницы. Из рассмотрения чертежа 12, на котором показаны последовательные положения его центра тяжести, видим, что сначала передняя часть танка перейдет за внутренний край рва, танк начнет наклоняться и не упадет носом в ров в том случае, если расстояние от носа танка до его центра тяжести будет более ширины рва; после этого танк, опираясь на оба края рва, будет переползать через негои, не сваливаясь назад, перейдет ров, если расстояние от центра тяжести танка до конца хвоста будет более ширины рва. Видим, что для максимальной проходимости через рвы необходимо иметь центр тяжести посредине танка и что наибольшая преодолеваемая ширина рва, принимая во внимание закругление краев и некоторый коэффициент безопасности, будет — 10-45% от полной длина танка, считая ее с хвостом. Оказанная ширина для легких танков Рено — 1, 8 мт. (длина танка 4,1 м.), а у больших танков до 4-4, 5 мт. при длине их 10 мт.


Танки и механическая тяга в артиллерии

Для увеличения проходимости через рвы, вних сбрасывают связки фашин, как это изображенона черт.13.


Танки и механическая тяга в артиллерии

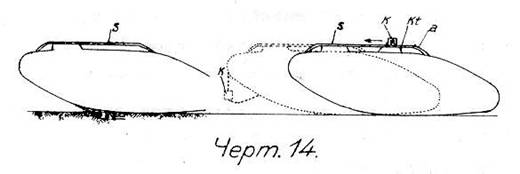

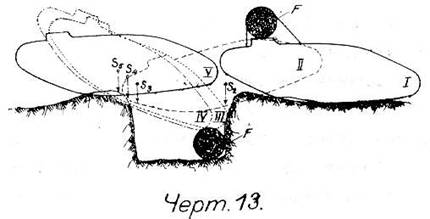

Укажем еще способ, применяемый английскими танками для преодоления скользкого грунта или глубокого ила, с помощью дебуксирующего бруса (черт.14).


Танки и механическая тяга в артиллерии

Танки и механическая тяга в артиллерии

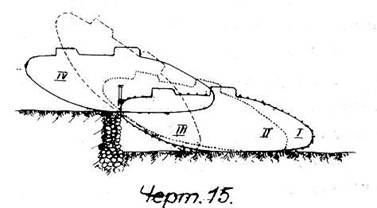

Преодоление танками вертикальных кирпичных стенок изображено на черт.15. Для выполнения этого требования наилучшей формой танка будет ромбоидальная. Английские танки первые могли влезать на вертикальные стенки до 5 футов (1,52 метра) высотой; в настоящее время преодолеваемая высота вертикальных препятствий доходит до 1,7 метра. Наибольшая высота преодолеваемой стенки определяется высотой расположения передней точки направляющего колеса гусеницы. Если эта точка выше верхнего края стены, то танк, подходя к стенке, накатится носом на ее верхний край, врежется в него сверху шпорой и начнет влезать или карабкаться на стену, переходя последовательно из положения I во II и III, все время опираясь сзади хвостом. В тот момент, когда центр тяжести влезающего танка перейдет через край стены, танк начнет переваливаться носом книзу, перейдет в положение IV и преодолеет препятствие. Заметим, что для наиболее успешного преодоления вертикальных стенок, центр тяжести танка должен находиться возможно ниже. Это же требуется и для большей устойчивости на откосах. Поэтому для того, чтобы иметь возможность преодолевать препятствия максимальной высоты, следует ось направляющего колеса подымать возможно выше. Это требование приводит к тому, чтобы гусеничная цепь танка шла через весь его корпус и чтобы передняя часть гусеницы была наклонной. Это условие приводит опять к уязвимости гусеницы при обстреле.

Кроме разобранных четырех свойств танков, определяющих его вездеходность. необходимо еще упомянуть об ОПРОКИДЫВАЮЩЕЙ ИХ СПОСОБНОСТИ, заключающейся в том, что, благодаря большому сцеплению и большой толкающей силе, даваемой двигателем, танки могут опрокидывать заборы и нетолстые стенки, валить отдельные деревья. Так, легкий танк Рено валит дерево в 25 — 30 см. толщиною, а тяжелый — может вырывать деревья толщиною 70— 80 см. Деревянные крестьянские дома не представляют препятствия для танка. Проволочные заграждения легко преодолеваются танками, которые оставляют за собой либо целые улицы, либо, по крайней мере, два узких прохода, дающих возможность пройти следующей за танком пехоте.

Во время боя у Камбрэ, чтобы дать возможность продвинуться преследующей немцев кавалерии, англичане уничтожили все препятствия особыми для этой дели назначенными танками с специальными приспособлениями.

Далее следует еще указать на способность танков переходить вброд водные пространства, в настоящее время у легких танков она доходит до 1, 1 метра , а у тяжелых до 1, 5 м. Кроме того, как уже упоминалось, некоторые специальные танки могут плавать. Необходимая для этого водонепроницаемость корпуса танка трудно достижима, в особенности после того, как танк пройдет значительное расстояние по неровной местности.

Наконец, надо упомянуть о способности танков проходить через пни и отдельные камни, пропуская их между гусеницами, для чего промежуток между землей в низом танка, называемым БРЮХОМ (высоту брюха иногда называют Клиренсом от английского слова clearance, что означает — промежуток, расстояние самой низкой части от земли) должен быть больше высоты пня или камня. Наименьшая высота брюха — 30 см.(танк Мартеля), но обычно требуют, чтобы эта высота была не меньше 40— 50 см. В итальянском тяжелом танке G-1, имеющем две пары наклонно поставленных гусениц, высота брюха доходит до 1 метра.

Для полной характеристики свойств танков следует указать и их слабые стороны:

1) Современный ТАНК глух — шум мощного мотора заглушает все остальные звуки, кроме того шумят гусеницы и гудит броня. В танке не только невозможен разговор, но даже разрывы снарядов слышны лишь на самом близком расстоянии.

2) ТАНК БЛИЗОРУК — водитель и стреляющие принуждены наблюдать через узкие смотровые щели, которые во время езды скачут перед глазами. Кроме того, эти щели очень опасны для команды, так как в них возможны прямые попадания; главным образом в них попадают осколки пуль и расплавленный свинец пульных сердечников. Этот недостаток может быть в значительной мере ослаблен применением стробоскопа в специального компаса.

3) ВСЛЕДСТВИЕ Тряски, стрялЬБА С таНка НА ХОДУ ДЕЙСТВИТЕЛЬНА ТОЛЬКО НА близких расстояНИЯх. Но все же, как показывает опыт войны, при достаточной тренировке стрельба с танка в ближнем бою может быть очень действительной.



§ 6.ПОДВИЖНОСТЬ ТАНКОВ.

Различают двоякую подвижность танков — ПОДВИЖНОСТЬ ТАКТИЧЕСКУЮ на поле сражения и ПОДВИЖНОСТЬ СТРАТЕГИЧЕСКУЮ на театре военных действий.

Под ТАКТИЧЕСКОЙ ПОДВИЖНОСТЬЮ подразумевают способность танков двигаться по местности без дорог и преодолевать различные препятствия с достаточно большой скоростью, чтобы уменьшить уязвимость танков при обстреле. Видим, что тактическая подвижность слагается из вездеходности танка, уженами рассмотренной и его способности к быстрому передвижению на поле сражения.

Под СТРАТЕГИЧЕСКОЙ ПОДВИЖНОСТЬЮ танков подразумевают их способность к передвижению по дорогам на большие расстояния и с большими скоростями, близкими к скоростям движения грузовых и даже легковых автомобилей. Такая подвижность необходима для сосредоточивания и переброски танков с одного участка фронта на другой в возможно короткий срок.

В период мировой войны считалось, что скорость движения танка по местности в 6-8 км/час, которой обладали легкие танки Рено, достаточна, и что требования тактической подвижности в достаточной мере удовлетворены.


Танки и механическая тяга в артиллерии

Иначе обстояло дело с стратегической подвижностью: во-первых, танки не могли двигаться на большие расстояния по дорогам с твердым полотном, так как ходовые их части при такой езде портились и дороги быстро приходили в негодность от разругавшего действия шпор или даже небольших выступов гусениц, а во вторых, скорость 6-8 километров в час, конечно, была слишком мала для стратегических перебросок. Этот недостаток первых образцов танков обходили тем, что к полю сражения их подвозили по железным дорогам или, как танки Рено, на специальных колесных грузовиках (черт.16). Тем не менее поставленное требование стратегической подвижности не считалось решенным сколько-нибудь удовлетворительно.

На основании опыта последнего периода мировой войны и дальнейших теоретических исследований пришли к заключению, что наибольшая скорость 6-8 км/час не удовлетворяет требованиям не только стратегической, но и тактической подвижности.

Во всех новых танках мы видим стремление повысить, как ту, так и другуюих подвижность: наибольшую скорость движения по местности стараются довести до 16-20 км/час., а наибольшую скорость движения по дорогам — до 35 и даже 50-60 км/час., при чем одновременно с быстроходными чисто гусеничными танками появились колесно-гусеничные.

Можно считать, что в новейших типах танков новые требования тактической подвижности удовлетворены в достаточной мере. Так, английские танки Виккерса марки I и II, с наибольшей скоростью движения по дорогам в 35 км/час., на маневрах, при движении в одиночку днем, при отсутствии серьезных препятствий, дали среднюю скорость по местности 14, 4 км/час, и по дорогам 16-19, 2 км/час. Танковая рота (16 танков) на местности показала среднюю скорость 9, 6-11, 2 км/час., по дорогам днем 11, 2-12, 8 км/час, и по дорогам ночью с зажженными фонарями — 9, 6 км/час. Район действия, без добавления запаса бензина, по местности — 190 км., по дорогам — 240 км. Дневной переход, примерно, 100 км.(наибольший суточный переход на маневрах был 168 км., при чем различные взводы были в дороге 14, 16 и 21 час, считая в том числе время на привалы и мелкий ремонт).

Броневые автомобили, в составе целой роты, на тех же маневрах показали среднюю экономическую (Расход бензина равнялся 1 литру на 2, 1 км.) скорость до дорогам — 32 км/час., максимальную — 48 км/час., средний дневной переход — 200 км. Район действия около 400 км.

Видим, что, в отличие от тактической, стратегическая подвижность даже указанных новых танков недостаточна, особенно, если принять во внимание вполне вероятную порчу их ходовых механизмов при больших скоростях. Доказательством справедливости вышеизложенного может служить произведенный на маневрах 1926 г.(14 мая) опыт перевозки быстроходного танка Виккерсана 14-и тонной шестиколесной прицепке.

§ 7.ТАКТИЧЕСКИЙ КОЭФФИЦИЕНТ ТАНКОВ.

Существует три способа уменьшения уязвимости танков от пулеметного и орудийного огня: 1) увеличение непробиваемости брони танков, что достигается увеличением ее толщины, улучшением качества и расположением отдельных частей брови так, чтобы угол попадания пуль и снарядов возможно больше отличался от прямого; 2) уменьшение размеров танка и, главным образом, его высоты, чтобы сделать его менее заметным, и 3) увеличение скорости его движения по местности, т.е. увеличение тактической подвижности танка.

Толщина брони первых английских танков была: 12 мм. — нос и борта и 6 мм. — корма, крыша к брюхо; у французского танка Рено толщина брони конической башни — 22 мм., борта — 16 мм., кормы — 8 мм., у крыши — б мм.; в германском танке А-7-У (состоит на вооружении Польши), весом 30 тонн, толщина брони была: 30 мм. — носа, 20 мм. — бортов и кормы и 15 мм. — крыши; у тяжелого танка Виккерса броня 25— 22 мм. и, наконец, у французского тяжелого танка 20 броня носа — 45 мм., остальная — 22 мм.

Есть сведения, что толщину брони танков доводят до 55 мм. Увеличение толщины брони значительно увеличивает вес танка; это влечет за собой увеличение мощностиего мотора, а затем и внешних размеров танка, что увеличивает вероятность попадания в него. В виду этого, англичане считают более правильным не итти на большое увеличение толщины брови, а увеличивать скорость движения танка и сохранять возможно меньшие его размеры.

Чтобы произвести оценку уязвимости танка при одинаковой толщине брони, но при различных внешних размерах и разной скорости движения, английский полковник Кромптон предложил вычислять оценку безопасности от попадания в танк по формуле v2 /h (v — скорость танка, h — его высота) и называть численные значения этого выражения «тактическим коэффициентом» танка. Этот коэффициент не имеет какого либо строгого математического обоснования, а только выявляет преобладающее влияние скорости. Ф.Хейгль, в дополнении к своему справочнику по танкам (F.Heigl. Taschenbuch der Tanks. Ergan bungsband. 1927. Стр.49), предлагает несколько видоизменить формулу Кромптона, заменив в ней высоту h боковой площадью танка — F, что будет правильнее, так как в оценку войдет не только высота танка, но и его горизонтальный размер, а кроме того сделает этот коэффициент независимым от принимаемых единиц, так как числитель и знаменатель в формуле v2 /F будут оба второго измерения. Кроме того он же предлагает измерять скорость движения не в километрах в час, а в метрах, при чем, для уменьшения численного значения искомого коэффициента, множить знаменателя его на 106.


ПРИМЕР. Площадь боковой проекциилегкого танка РЕНО равна 6 м2., наибольшая скорость 8 км/час.


Тактический коэффициент танка РЕНО = v2 /F= (8x1000)2 /6x106 11.

§ 8.ВООРУЖЕНИЕ ТАНКОВ И ПРОТИВОТАНКОВОЕ ВООРУЖЕНИЕ.

Вооружение танков состоит из пулеметов и орудий. В настоящее время считается, что все танки, кроме самых легких, должны, кроме пулеметов иметь артиллерийское вооружение для борьбы с танками противника и разрушения закрытых пулеметных гнезд. Калибры орудий, устанавливаемых на иностранных танках, следующие: 37 мм., 57 мм., 65 мм., 75 мм. и, наконец, в некоторых тяжелых французских танках типа 2С имеются орудия 155 миллиметровые. Танковые орудия должны пробивать броню танков противника на дистанции 1, 5 км. Запас боевых припасов на орудие не менее 150, по возможности, 200-250.

Пулеметы предназначаются для обстрела живых целей, а также смотровых щелей танков противника. На каждый пулемет полагается от 2000 до 3000 патронов, при чем половина бронебойных.

Противотанковое оружие можно разделить на три группы: 1) среднекалиберные пулеметы, калибра 12, 7— 15 мм , 2) автоматическиеили (пока еще) полуавтоматические орудияили однозарядные ружья калибра 15— 40 мм. (называемые также крупнокалиберными пулеметами) и 3) артиллерийские орудия — до полевой пушки и полевой гаубицы. (Подробные данные о противотанковом оружии и других противотанковых средствах можно найти у Ф.ХЕЙГЛЯ: «Боевое применение танков и борьба с ними.» ГИЗ. 1928 г., стр.98 и F.Heigl. Taschenbuch der Tanks и Ergan bunsband — его же)

Пробиваемость брони во многом зависит от ее качества, но всеже можно дать некоторые ориентировочные данные по этому вопросу.

Броня толщиной 6 мм. не должна пробиваться обыкновенной остроконечной винтовочной пулей на дистанции 100 метров при стрельбе по нормали; 8 мм. броняне пробивается при тех же условиях при стрельбе в упор. Бронебойные, винтовочные и пулеметные пули пробивают на дистанциях до 150 мм. броню толщиной 10— 15 мм. при стрельбе по нормали. Танковый 13 мм. пулемет пробивает 20— 25 мм. броню на дистанциях до 100 метров и 18— 20 мм. — на дистанциях до 500 метров.

Шрапнель и картечь недействительны против танка; наиболее опасный его враг — граната. 75 мм. снаряд легкой артиллерии, пря прямом попадании, пробивает броню толщиной до 18 мм. на дистанциях до 1000 м., а 105мм. снаряд — на дистанциях до 2000 м. (при благоприятном угле падения). На больших дистанциях действительны лишь бронебойные гранаты.

Кроме артиллерии, активную борьбу с танками может вести и пехота, применяя бронебойные пули, противотанковые пулеметы, связки ручных гранат (примерно до 5 штук), минометы и огнеметы. Однако, несмотря на усиление пехотного вооружения, пехота, как правило, не в состоянии самостоятельно отражать танковые атаки. Основным могучим средством борьбы с танками была и остается артиллерия.

Глава II.СИСТЕМЫ ОСНОВНЫХ ТАНКОВЫХ ТРАНСМИССИЙ (ПЕРЕДАЧ).

Испытание 8-ми различных марок танков в Англии в 1917г..

I. Тяжелые танки с механической передачей (3 различных системы передач).

II. Тяжелые танки с электро-передачей (2 различных передачи).

III. Тяжелые танки с гидравлической передачей.

IV. Быстроходный танк с низкой гусеницей, механической передачей и двухмоторным аггрегатом. Бронированный артиллерийский гусеничный трактор с задними колесами управления.

§ 9.МЕХАНИЧЕСКАЯ ПЕРЕДАЧА.

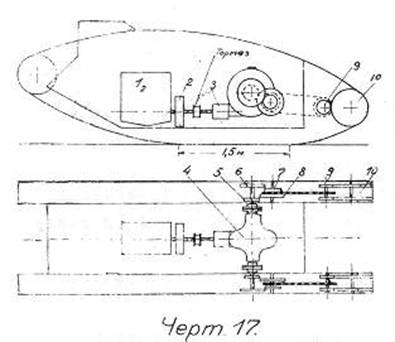

1) НОРМАЛЬНЫЙ ТИП ТАНКА МАРКИ IV (черт.17) отличается от марки I упразднением двух задних колес управления (хвоста), применением трубчатого радиатора и вынесением наружу баков с горючим, затем укороченными до 23 калибров 57 мм. морскими пушками Гочкиса, стоявшими на марке I и, наконец, принятием на вооружение ружей-пулеметов Льюиса.

Этот танк имел 6-ти цилиндровый мотор Фостер-Даймлер (1) мощностью 105 HP при 1000 оборотах в минуту. Мощность мотора передавалась, посредством обычного главного сцепления (2) и коробки скоростей(3) с двумя передачами и задним ходом, червяку (4), а затем через дифференциал (4) поперечному валу.


Танки и механическая тяга в артиллерии

Этот вал несет на каждом конце две цилиндрических зубчатки (5 и б), образующие вместе с шестернями (7 и 8) вторичную систему изменения скоростей. Далее усилие с каждой стороны передается цепыо двум шестерням (9), находящимся в зацеплении с ведущими зубчатками гусениц (10). Такая трансмиссия дает 4 скорости вперед и 2 назад, но для изменения скоростей требуется остановка танка.

Изменение направления танка достигается притормаживанием внутренней гусеницы за счет дифференциала или установкой различных передач вторичных бортовых коробок скоростей при сблокированном дифференциале.

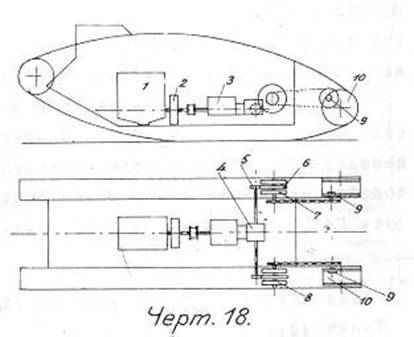

2) ТАНК ВИЛЬСОНА (черт.18) С ПЛАНЕТАРНОЙ (ЭПИЦИКЛИЧЕСКОЙ) ПЕРЕДАЧЕЙ, — Эта система передачи не требует червячного зацепления и использует более экономно внутреннее пространство танка; а также обеспечивает большую доступность коробки скоростей.


Танки и механическая тяга в артиллерии

Мотор (1) тот же, что и у марки IV. От коленчатого вала вращение передается конусом (2) (главное сцепление) коробке скоростей (3) с 4-мя передачами, затем идет коническое зацепление (4), представляющее в то же время реверс, так что танк имеет назад те же 4 скорости, что и вперед.

Накаждом конце поперечного вала находится зубчатое колесо (5), зацепленное с наружным венцом (6) планетарного механизма, состоящего из солнечной большой шестерни в сателлитов и снабженного тормозными барабанами (7, 8). (Подробности в описании танка марка V.)

При повороте в сторону данной гусеницы, специальным рычагом выключается передача на эту гусеницу; другая же гусеница продолжает работать и производит поворот около неподвижной гусеницы. Ведущая гусеничная зубчатка (10) имеет внутреннее зацепление с шестерней (9). Дифференциал отсутствует и при повороте на месте мощность мотора передается наружной гусенице, вызывая во внутренней лишь вращение сателлитов вокруг их осей, стоящих неподвижно. Поворот находу совершается за счет разности скоростей свободных сателлитов наружной гусеницы и приторможенных сателлитов внутренней гусеницы.


Танки и механическая тяга в артиллерии

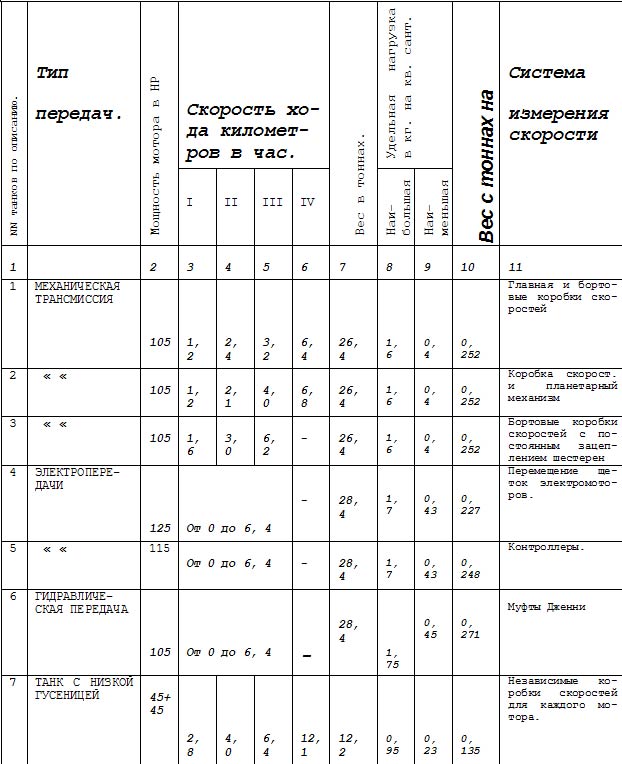

По бронированию, вооружению, весу и расчетным скоростям на всех передачах этот танк ничем не отличается от марки IV.

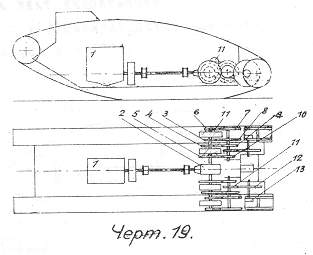

3) ТАНК С СЦЕПНЫМИ МУФТАМИ БОРТОВЫХ ПЕРЕДАЧ СИСТЕМЫ ВИЛЬКИНСА (черт.19). Эта система, одновременно с доступностью механизмов, сохранила также и простоту управления направлением танка и изменения скорости.

Мотор (1) тот же, что и марки IV. От главного вала посредством конических шестерен (2) происходит передача вращения поперечному валу, несущему на каждом конце по коробке скоростейна 3 передачи (З, 4, 5) и задний ход (6), ведущие шестерни которых, сидя свободнона первом поперечном валу, сцеплены с дисковыми муфтами, глухо посаженнымина томже валу так, что одновременное включение двух передач невозможно. При включении одной из дисковых муфт, соответствующая ей ведущая шестерня получает вращение от первого поперечного вала и передает его при переднем ходе непосредственно находящейся с ней в постоянном зацеплении ведомой шестерне, одной из четырех (7, 8, 9 и 10), глухо сидящих на втором поперечном валу, а при заднем ходе через промежуточную шестерню (П), находящуюся в постоянном зацеплении, как с ведущей (6), так и с ведомой шестерней (7). С последнего вала вращение передается третьему поперечному валу (12), находящемуся во внутреннем зацеплении (13) с ведущей зубчаткой гусеницы.

Изменение направления осуществляется включением меньшей передача для той гусеницы, в сторону которой совершается поворот.

Броня, вооружение, весовые данные и удельная нагрузка тождественны с маркой IV, расчетные скорости при различных передачах помещены ниже в таблице.

§ 10.ЭЛЕКТРИЧЕСКАЯ И ДРУГИЕ ПЕРЕДАЧИ.

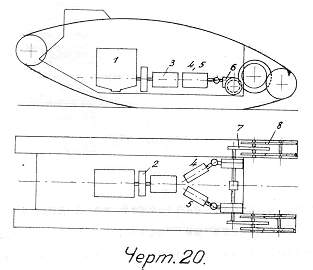

4) БЕНЗИНО-ЭЛЕКТРИЧЕСКИЙ ТАНК ДАЙМЛЕРА (черт.20)


Танки и механическая тяга в артиллерии

Бензиновый мотор Даймлер (1) с алюминиевыми поршнями и облегченным маховиком (2) при нормальной скорости — 1400 оборотов в минуту дает 125 HP. Спаренная с ним динамо (3) питает энергией два электромотора (4 и 5) с последовательным возбуждением. Управление скоростью вращения — независимое для каждого мотора. Каждый мотор передает вращение ведущей зубчатке своей гусеницы посредством червяка и двух зубчатых передач (7 и 8). Скорость движения изменяется от 0 до 6,4 километра в час.

Изменение направления достигается изменением скоростей однойиз гусениц относительно другой.

Броня в вооружение такое же, как у марки IV. Остальные данные см. в таблице.

5) БЕНЗИНО-ЭЛЕКТРИЧЕСКИЙ ТАНК АНГЛ. ЗАВОДА ВЕСТИНГАУЗ.


Танки и механическая тяга в артиллерии

Этот танк (черт.21) имел две независимых установки для каждой гусеницы, состоящие из динамо-возбудителя и электромотора каждая. Обе динамо (2 и 3) установлены в ряд впереди 115 HP мотора Даймлера (1). Каждая динамо питает мотор (4 или 5) соответствующего борта. Посредством реостатов (6 и 7), изменяющих напряжение поля электромоторов, регулируется скорость движения танка в пределах от 0 до 6,4 километра в час. Задний ход и все изменения направления движения танка производятся путем изменения скорости или направления вращения электромоторов. От электромотора к ведущей зубчатке гусеницы вращение передается посредством передачи (8 и 10) зубчатыми колесами и одной цепью (9).

Броня и вооружение — как у мерки IV.


ГИДРАВЛИЧЕСКАЯ ПЕРЕДАЧА

6) ТАНК СИСТЕМЫ ВИЛЬЯМ ДЖЕННИ (черт.22). Основной особенностью трансмиссии этого танка является замена коробки скоростей масляным регулятором того же принципа действия, как и известный у нас под названием «муфты Дженни» универсальный регулятор скорости, применяемый для управления механизмами горизонтального и вертикального наведения в башенных установках 12» и 14» пушек 52 калибров длиною.


Танки и механическая тяга в артиллерии

Так же, как и у предыдущих танков марки IV Вильсона и Внлькинса. главный вал, получающий вращение от бензинового мотора Даймлер (1), имеет конус (2) и тормоз (3) обычного типа. С главного зала двумя цилиндрическими передачами (4 и 5) вращение сообщается двум боковым продольным валам. Эти валы несут на себе картера (6) масляного регулятора, в которых собрана первая половина приспособления, трансформирующая вращательное движение вала в поступательное движение поршней масляных насосов. Насосы двойного действия через шланги (8 и 9) передают масло из цилиндров, помещаемых во вращающихся вместе с валом барабанах картера (6) в аналогичные цилиндре, помещаемые в картере. Подаваемое в цилиндры насосов в картерах (7) масло вызывает обратную трансформацию поступательного движения вытесняемых им из цилиндров поршней во вращательное движение несущего второй диск ведомого вала. Ведомый вал конической парой (10) передает вращение поперечному валу, откуда двумя передачами (11 и 12) ведущей гусеницу зубчатке.

Изменение направления танка достигалось увеличением скорости наружной гусеницы посредством угла наклона управляемого диска наружной муфты. Скорость движения изменялась плавно от 0 до 6, 4 километра в час.

Корпус, броня и вооружение теже,что у марки iv; вес — 28, 4 тонны — близок к весу танков Даймлер и Вестингауз; удельноедавление несколько больше, чем у последних.


ТАНК С НИЗКОЙ ГУСЕНИЦЕЙ

7) ЛЕГКИЙ ТАНК СИСТЕМЫ ТРИТТОН — Tritton Chaser (ЧЕРТ.23) (ТАНК ТЭЙЛОР).

Этот танк представляет собой попытку осуществления требований, предъявлявшихся танкам общевойсковым командованием в отношении скорости движения, и скоростьюхода значительно превосходит состоявшие на вооружении марки тяжелых танков.

Танк имеет двухмоторный силовой аггрегат с трансмиссией, допускающей спаривание моторов для одновременной работы на ведущем бортовые цепи валу.

Эти моторы (1 и 2) 4-х цилиндровые, системы Тэйлор, мощностью в 45 HP каждый. Трансмиссия каждого мотора имеет свой конус (3) и коробку скоростей (4) с передачами, связанную червячным зацеплением (5) с 2 валами (6), установленными поперек корпуса танка и соединенными в свою очередь цепями (7) с ведущими зубчатками гусениц. Соединение обоих валов (6) может быть произведено посредством сцепной муфты (8), заменяющей дифференциал танка марки IV.


Танки и механическая тяга в артиллерии

Включая одну за другой различные передачи для двух коробок скоростей, можно изменять скорость движения танка на ходу. Изменение направления производится посредством относительного изменения открытий спаренных дроссельных заслонок обоих моторов, управляемых от общего привода, давая левому мотору газ больший, чем правому, заставляют танк повернуться направо, и наоборот.

Толщина броневых плит, подверженных преимущественно попаданиям, близким к нормали, — 9 мм., остальных 6 мм.

Вооружение — 1 ружье-пулемет Льюиса, установленное в башне над танком; вес — 12, 2 тонны. Расчетные скорости в таблице ниже.


ГУСЕНИЧНЫЙ ТРАКТОР С КОЛЕСАМИ УПРАВЛЕНИЯ

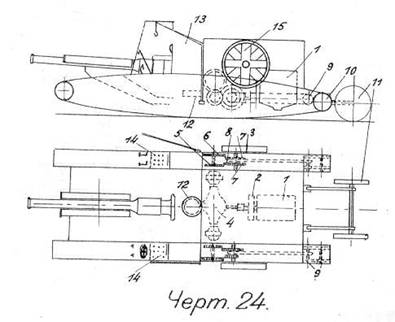

8) Бронированный трактор для перевозки артиллерии (чертеж 24).

Этот бронированная трактор с низкой гусеницей предназначендля транспортирования на нем под огнем противника 125 мм пушки или 150 мм. гаубицы на их лафетах (но со снятыми колесами) и с боевым комплектом на 64 выстрела.


Танки и механическая тяга в артиллерии

Наличие особых салазок, снабженных на верхней поверхности рядом роликов, а также кабестана (12) с вертикальной осью и крана (13) делает погрузку орудия на танк и обратную разгрузку и установку на колеса (15) весьма легкой. При снятом орудии трактор может поднять 130 выстрелов.

Машинное отделение помещается в задней половине трактора. Два поста управления (14) спереди над гусеницами.

Мотор (1) тотже, что и марки iv, трансмиссия по схеме также близка к марке IV, но мотор отнесен назад; расчетные скорости те же. Для изменения направления, кроме притормаживания внутренней гусеницы, служат также колеса управления (11), так назыв. «хвост», расположенные, в противоположность автомобильному управлению, сзади танка. От такой система управления для танков отказались после опытов с маркой I, как от громоздкой и не вызываемой необходимостью, но нашли ее весьма уместной для гусеничного трактора такой длина, как данный.

Вес с полной нагрузкой (пушка или гаубица, боевойкомплект и команда) — 35 тонн, без нагрузки — 25, 4 тонны.

СВОДНАЯ ТАБЛИЦА И ХАРАКТЕРИСТИКА ПЕРЕДАЧ.

Сравнительную характеристику конкурировавших машин дает следующая таблица.


Танки и механическая тяга в артиллерии

Танки и механическая тяга в артиллерии

Как видно из графы 7 этой таблицы, среди испытывавшихся тяжелых танков наименьший вес имели танки при следующих трех видах чисто механической трансмиссии:

1) Нормальной марки IV с дополнительными бортовыми коробками скоростей.

2) Вильсона с бортовыми передачами планетарной системы.

3) Вилькинса только с бортовыми коробками скоростей с постоянным зацеплением шестерен.

Из них второй имел несомненное преимущество перед двумя другими в больней скорости ходаи, кроме того, по сравнению с первым, в удобстве управления, а сравнительно с третьим в надежности работы и в легкости ухода за бортовыми передачами.

Все системы, как электрических, так и гидравлических передач, при тех же данных проходимости танка и пониженной сравнительно с танком Вильсона скорости хода, вызвали увеличение веса танков около 2 тонн и возрастание удельной нагрузки около 7%. Естественно, что, не имея боевых преимуществ перед танками с механической трансмиссией, эти виды трансмиссий стоили значительно дороже в производстве, а электрическая передача, обслуживавшаяся моторами в 115 и 125 НР, — также и в эксплоатации. Кроме того, система изменения скоростей передвижением щеток моторов, использованная Даймлером, оказалась совершенно неприменимой в танках, так как прохождение препятствий сопровождалось самопроизвольным смешением щеток и потерей, вследствие этого, управления.

Первое место среди тяжелых танков осталось за планетарной системой Вильсона; в выпущенной в начале 1918 г. марке V эта трансмиссия была воспроизведена без каких-либо существенных изменений.

Быстроходный двухмоторный танк Триттона, продемонстрировавший возможность достижения в легких моделях гусеничных бронированных экипажей 12-и километровой скорости хода при вдвое меньшей, чем у тяжелых танков, удельной нагрузке, — возбудил особенное внимание строевого командования и послужил прототипом английского легкого танка марки А, часто называемого Уиппетом, выпушенного в октябре 1917 года.

Главнейшая русская и иностранная литература.

С. ВИШНЕВ. — Танковые войска иностранных государств. 1926г.

П. ГЛАДКОВ — Тактика броневых частей. 1925 г.

Д. ИВАНОВ — Тактика Авто-броневых частей. 1926 г.

С.П. КЕЛЛЕР — Основные свойства в случаи боевого применения Авто-броневых и танковых частей. 1926 г.

А. КРЮГЕР — Танки 1922 г.

С. МИХЕЕВ — Техника и тактика танков. 1923 г.

Д.П. НЕСТЕРЕНКО — Описание английского танка марки V с двигателем Рикардо 150 сил. Изд. Военной Школы Механической тяги. 1926 г.

П.Д. НИКОЛАЕВ — Танковое дело. Танк Тэйлор. Изд. Военной Школы Механической тяги. 1928 г.

ПЕРРЕ — Противотанковая оборона. Перевод с французского. 1924 г.

Ф. ФАТЬЯНОВ — Танк «Русский Рено» 1923 г.

ФОЛЬКГЕЙМ — Танки в современной войне. 1925 г.

Д. ФУЛЛЕР — Танки в великой войне 1914-1918 гг. (перевод с английского) 1923 г.

Ф. ХЕЙГЛЬ — Боевое применение танков и борьба с ними (перевод с немецкого). 1928 г.

Английский боевой устав танковых и авто-броневых частей.1928.

Французское наставление для применения танков. 1925 г.

Fritz Heigl. Taschenbuch der Tanks. Wessen, Erkennung, Bekдmpfung. Mьnchen. 1926.

Ergдnbungsband. 1927.


Журналы:

Техника и снабжение Красной Армии.

Война и мир. Вестник военной науки и техники.


home | my bookshelf | | Танки и механическая тяга в артиллерии |     цвет текста   цвет фона   размер шрифта   сохранить книгу

Текст книги загружен, загружаются изображения



Оцените эту книгу
